Der CAN-Bus Tester 2 verursacht eine Schwebung des Busses bzw. ein Verbrummen mit 50 Hz (60 Hz wo diese Netzfrequenz verwendet wird) bei Verwendung des mitgelieferten Netzteiles.
Das Problem ist bauart-bedingt, betrifft alle Schaltnetzteile und wird durch die parasitäre Koppelkapazität zwischen Primär- und Sekundärseite bestimmt. Dadurch wird dem Bus ein leichtes Brummen aufgeprägt. Je nachdem wie viele Teilnehmer im Bus vorhanden sind und wie deren Eingänge beschaltet sind, zeigt sich das Phänomen mehr oder weniger stark.
In der Regel führt das zu keinen Problemen am Bus. Nur bei sehr wenigen Teilnehmern mit hohem Potentialunterschied ist eine Störung theoretisch möglich.Möglichkeiten zur Abhilfe:
- Wenn Ihr Bus eine CAN-Versorgungsspannung mitführt, dann versuchen Sie, den Tester aus dem Bus zu versorgen und das Netzteil nicht zu verwenden. Der Tester arbeitet mit Bus-Spannungen ab 9V.
- Versorgen Sie den Tester aus einer Batterie, einem Akkupack oder zum Beispiel aus einer Powerbank für Laptops (ein USB-Anschluss reicht nicht).
- Bringen Sie die Masseseite des Netzteils auf das Potential Ihres Busses. Dazu wird ein Adapterstück gebraucht oder Sie öffnen die DC-Leitung bzw. den DC-Stecker des Netzteils.
Für den Verdrahtungstest wird eine Versorgungsspannung von 24V benötigt. Bitte beachten Sie das bei Batteriebetrieb.

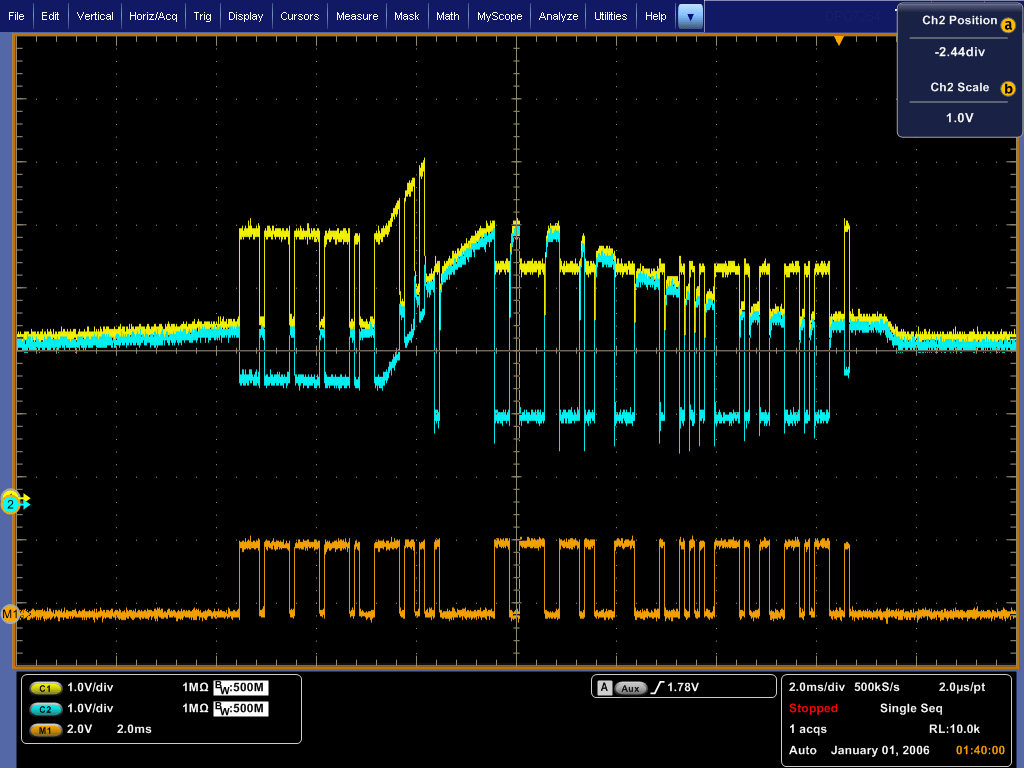

50 Hz Brummen (Schwebung) überlagert CAN-Telegramme
Betrieb mit Massebrücke zum Bus-Bezugspotential
Betrieb mit Akkupack
