(DSO) Digitales Speicheroszilloskop mit dem CAN-Bus Tester 2 triggern

Digitales Speicheroszilloskop mit dem CAN-Bus Tester 2 triggern

Im Zubehör des CBT2 befindet sich eine kleine Leiterplatte für die Konnektierung der Probenleitungen eines Oszilloskops am Probe-Anschluss des CBT2.

Verwenden Sie diese Leiterplatte und zwei Kanäle des DSO zur Darstellung der CAN-Signale.

Zusätzlich verbinden Sie mit der mitgelieferten Triggerleitung den Triggerausgang des CBT2 mit dem Triggereingang Ihres Oszilloskopes.

Starten Sie nun die Messung eines Teilnehmers oder den Onlinetrigger.

Sobald der Teilnehmer im CBT2 vermessen wird, wird auch das Oszilloskop vom CBT2 getriggert und die Darstellung der Signale erscheint auf dem Oszilloskop.

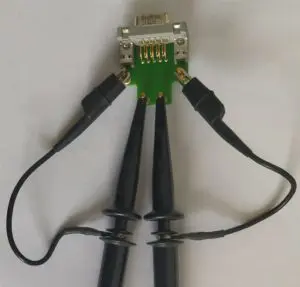

Probenadapter-Leiterplatte CBT2 DSO mit Proben

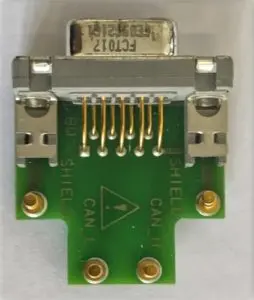

Probenadapter-Leiterplatte CBT2 DSO
