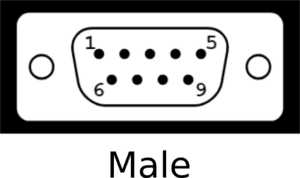

Belegung der D‑Sub9-Buchse am CANtouch und CAN-Bus Tester 2

Belegung der D‑Sub9-Buchse am CANtouch und CAN-Bus Tester 2

Die CAN-Buchse des CBT2 und des CANtouch sind nach CiA DS-102 bzw. nach CiA 303 – 1 Norm belegt.
Sie können sich diese Normen nach einmaliger Registrierung bei der CiA downloaden.

Im Verdrahtungstest können Sie die normale Belegung für verschiedene Anschlussbuchsen aufrufen. Beim CANtouch ist dazu die passende Lizenz notwendig.

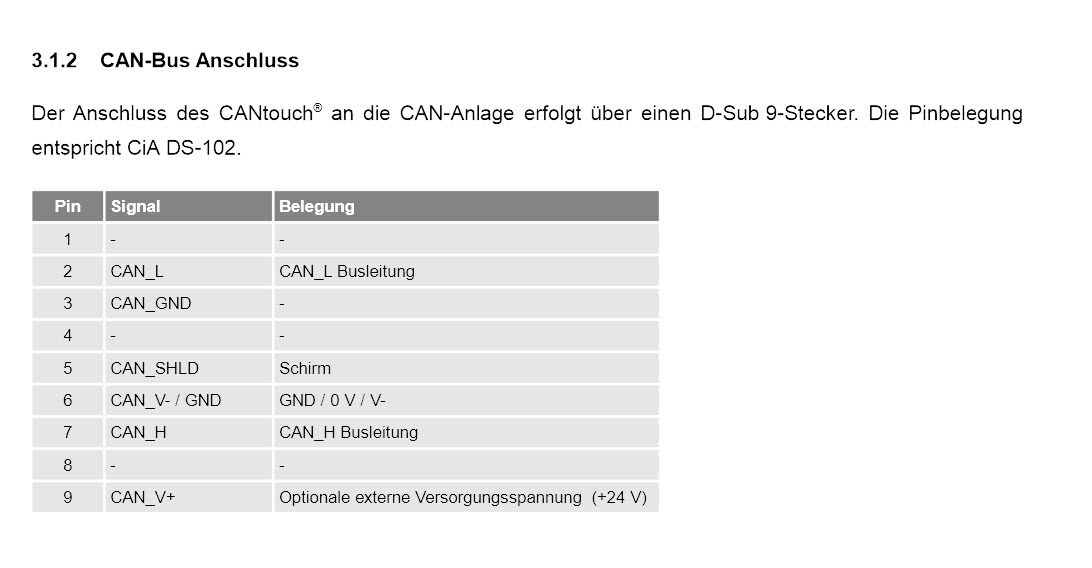

Das Handbuch des CANtouch enthält die Belegung der D‑Sub9-Buchse:

Probe-Adapter am CAN-Bus Tester 2

Der Anschluss "Probe-Adapter” des CBT2 ist nicht vollständig belegt. Dort sind lediglich CAN_H und CAN_L sowie der Schirm herausgeführt.
