Mit dem CANtouch aufgezeichnete Trace-Daten lassen sich im Protokollmonitor des CAN-Bus Tester 2 und im CANvision importieren.

Starten Sie dazu den Protokollmonitor CAN Empfangen.

Über die Funktion » Datei » Importieren » CANtouch Trace laden Sie nun die Aufzeichnung aus dem Speicher des Gerätes im Ordner TraceFiles.

Bitte beachten Sie das eine symbolische Dekodierung nur dann vorgenommen wird, wenn Sie vorher die entsprechende Symboldatei geladen haben.

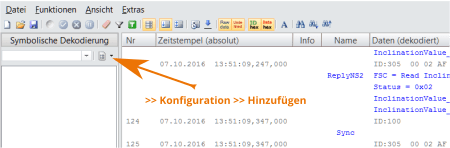

Das machen Sie über » Ansicht » Symbolische Dekodierung (falls die Spalte nicht bereits sichtbar ist) gefolgt von einem Klick auf den Knopf » Konfiguration und » Hinzufügen.


Das Importieren und Dekodieren kann auch in den CANvision-Clients CANopen oder SAE J1939 erfolgen.
