SAE J1939 Custom PGN dekodieren

SAE J1939 Custom PGN dekodieren

Leider verwenden einige Hersteller Custom PGNs, die aus dem Standard heraus nicht dekodiert werden können.

Wenn Sie solche PGNs in Ihrem Netzwerk haben, wird “unknown” statt der Dekodierung angezeigt.

Sie können die Datenbank des CANvision und des CAN-Bus Tester 2 Protokollmonitors aber durch eine eigene Datenbank ergänzen.

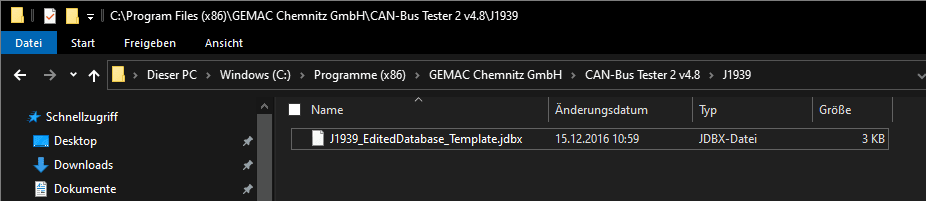

Sie finden im Verzeichnis

CANvision: C:\Program Files (x86)\GEMAC Chemnitz GmbH\CANvision\J1939

CAN-Bus Tester 2: C:\Program Files (x86)\GEMAC Chemnitz GmbH\CAN-Bus Tester 2 v4.8\J1939

die Datei J1939_EditedDatabase_Template.jdbx.

Sie beinhaltet Beispiele für die Kodierung von SPN’s und PGN’s sowie die Dokumentation, anhand derer Sie Ihre eigenen Einträge vornehmen können.

Sie benötigen dazu einen Texteditor wie Notepad++.

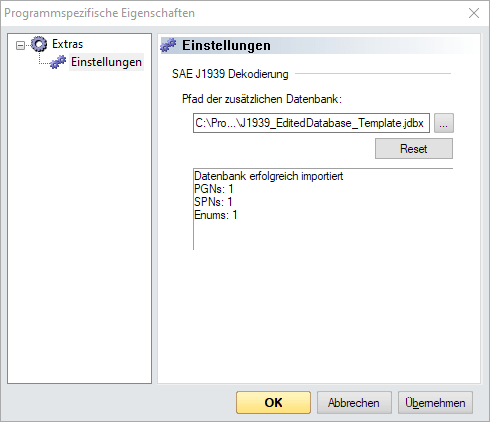

Damit die Datenbank eingelesen wird, müssen Sie im SAE-J1939 Fenster von CANvision bzw. im Protokollmonitor unter > Extras > Einstellungen den Pfad zur Datenbank angeben.

Die Datei wird dann importiert und angezeigt, wie viele PGNs, SPNs und ENUMs importiert wurden. Im Falle eines Fehlers beim Import kontrollieren Sie bitte die Syntax der Datei.
