Um Common Mode Messungen (Erklärung hier) mit dem CAN-Bus Tester 2 zu machen, braucht man einen über den CBT2 getriggerten Speicheroszillograph.
Machen Sie eine Dauermessung an dem Teilnehmer auf dem Sie triggern wollen (im Oszillogramm das erste Telegramm).

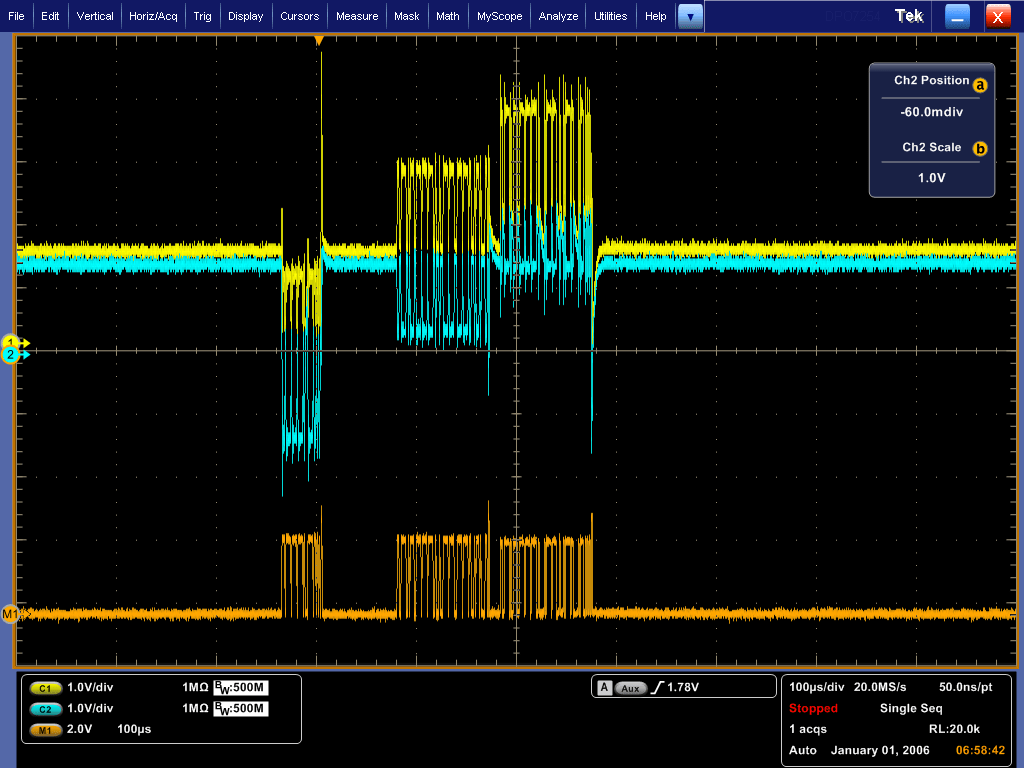

Es ergeben sich dann Oszi-Bilder wie dieses hier:


Der CAN-Bus Tester 2 kann keine Absolutwerte darstellen, deswegen “sieht” er immer nur die sich mathematisch ergebende Kurve, im Oszillogramm orange dargestellt.
Der Oszi macht die Potentialunterschiede sichtbar. Seltene Telegramme müssen ev. einzeln vermessen werden.

      Einfacher ist die Messung mit dem CANtouch zu machen. Das kann Absolutwerte gegen ein Bezugspotential messen, bewertet die Ergebnisse automatisch

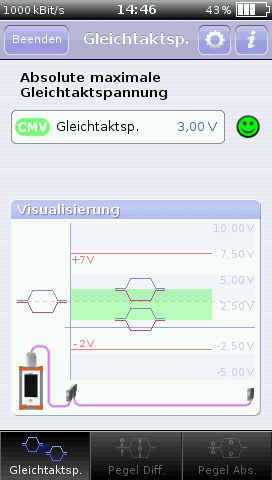

      und zeigt eine Messung an dem gleichen Bus wie oben so an wie links dargestellt.

      Es wird deutlich, dass Telegramme sowohl unterhalb als auch oberhalb des Aufsteckpunktes liegen.
      Insgesamt ist der Versatz in diesem Beispiel mit 3,00 V gemessen worden.

      Um die Messung mit dem CBT2 zu machen, braucht man den Tester, einen Laptop, den Oszi und jeweils eine Stromversorgung.
      Alles muss angeschlossen und der Oszi eingestellt werden.
      Beim CANtouch beschränkt sich der Messaufbau auf den Anschluss des CANtouch an den Bus – Einschalten und los gehts.

      Inzwischen haben wir eine bessere Bezeichnung für die Common-Mode-Problematik gefunden.
      Wir sprechen inzwischen von Ground Shift bzw. Masseverschiebung, was das Problem besser beschreibt und leichter verständlich macht.
