Vordefinierte Teilnehmerlisten

Das CANtouch hat seit der Firmwareversion 2.0 die Möglichkeit, mit vordefinierten Teilnehmerlisten zu arbeiten.
Teilnehmer können damit benannt werden und sind leichter zuzuordnen. Auf die Einsatzmöglichkeiten dieser Funktion geht dieser Blogartikel näher ein.

In der Datei „cantouch.document.app.nodemeasure.config.xml“ haben Sie die Möglichkeit, Ihre Teilnehmerlisten zu konfigurieren.
Für die Bearbeitung der Datei kann jeder Texteditor verwendet werden, es empfiehlt sich aber ein Editor mit “code highlighter”.
Eine Möglichkeit ist das freie Programm notepad++.

Die mit dem Firmwareupdate gelieferte Datei „cantouch.document.app.nodemeasure.config.template.xml“ muss entsprechend umbenannt werden (Entfernen von “.template”).
In dieser Datei finden Sie bereits vordefinierte Listen die Ihnen als Beispiel für Ihre eigenen Listen dienen sollen. Diese Listen sind natürlich alle “inaktiv” geschaltet.
Das Element  veranlasst das CANtouch die entsprechende Liste einzulesen und in der Auswahl anzuzeigen.

Das CANtouch kann bis zu 16 vordefinierte Listen einlesen.
In der Datei können aber mehr als 16 Listen definiert werden. Bitte achten Sie darauf, maximal 16 Listen aktiv zu schalten.

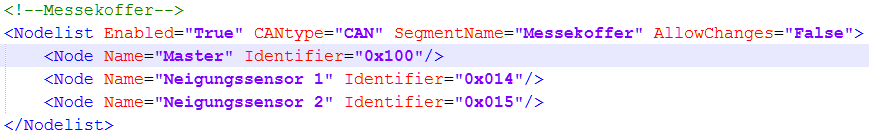

Hier eine kurze Beispielliste wie sie im Notepad++ dargestellt wird.
Diese Liste wird im Bussystem CAN mit dem Namen “Messekoffer” zur Auswahl gegeben.
Eine Bearbeitung ist im CANtouch gesperrt. Die grüne Zeile am Anfang ist eine Bemerkung, die keinen Einfluss auf das Verhalten hat.


Die Einstellmöglichkeiten entnehmen Sie bitte der PDF-Datei (siehe Anhang).

Bearbeitung der Teilnehmerliste

Seit Firmware Version 2.2 kann die aktive Teilnehmerliste direkt im CANtouch editiert werden.
Neben der Teilnehmersuche besteht auch die Möglichkeit, neue Teilnehmer direkt einzugeben und zu benennen, zu löschen, sowie die Reihenfolge zu verändern.

Wenn Sie eine vordefinierte Teilnehmerliste auswählen und anschließend im CANtouch verändern, wird diese Änderung nicht in der Template-Datei gespeichert.
Vielmehr wird das Template genutzt um die “Benutzerdefinierte Teilnehmerliste” zu füllen. Die anschließende Bearbeitung wirkt sich nicht auf das Template selbst aus.

Maximale Anzahl von ID’s (Bussystem CAN) bzw. Teilnehmern (andere Bussysteme)

Bitte beachten Sie, dass die maximale Anzahl von ID’s/Nodes in einer Liste auf 64 begrenzt ist.
Sollten Sie mehr ID’s/Nodes in Ihrem Bus haben, können Sie diese in mehrere Teilnehmerlisten aufteilen und nacheinander vermessen.
