SAE J1939 Custom PGN dekodieren
SAE J1939 Custom PGN dekodieren
Leider verwenden einige Hersteller Custom PGNs, die aus
dem Standard heraus nicht dekodiert werden können.
Wenn Sie solche PGNs in
Ihrem Netzwerk haben, wird “unknown” statt der Dekodierung angezeigt.
Sie können die Datenbank des CANvision und des CAN-Bus
Tester 2 Protokollmonitors aber durch eine eigene Datenbank ergänzen.

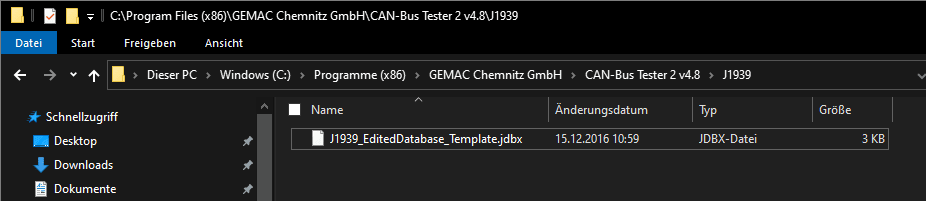

Sie finden im Verzeichnis
CANvision
:
C:\Program Files (x86)\GEMAC Chemnitz GmbH\CANvision\J1939
CAN-Bus Tester 2
: C:\Program Files (x86)\GEMAC Chemnitz
GmbH\CAN-Bus Tester 2 v4.8\J1939
die Datei J1939_EditedDatabase_Template.jdbx.
Sie beinhaltet Beispiele für die Kodierung
von SPN’s und PGN’s sowie die Dokumentation, anhand derer Sie Ihre eigenen
Einträge vornehmen können.
Sie benötigen dazu einen Texteditor wie Notepad++.

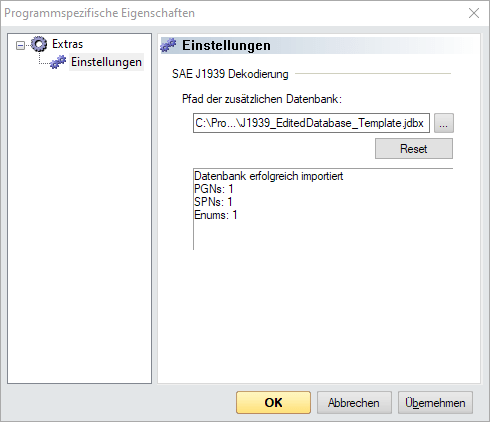

Damit die Datenbank eingelesen wird, müssen
Sie im SAE-J1939 Fenster von CANvision bzw. im Protokollmonitor unter >
Extras > Einstellungen den Pfad zur Datenbank angeben.
Die Datei wird dann
importiert und angezeigt, wie viele PGNs, SPNs und ENUMs importiert wurden. Im
Falle eines Fehlers beim Import kontrollieren Sie bitte die Syntax
der Datei.
