Hintergrundbild

Hintergrundbild

Das CANtouch unterstützt ein individuelles Hintergrundbild. Das kann Ihr Firmenlogo oder ein Familienbild sein.

Das Display unterstützt keine hohe Farbauflösung, deswegen sehen zB. Farbverläufe unter Umständen nicht so sehr gut aus.

Sie müssen sich ein Foto aussuchen, es auf das richtige Format zurechtschneiden (272x420, 272x460 oder 272x480 Pixel) und ins PNG-Format konvertieren.

Anschließend schieben Sie es mit dem Dateinamen “background.png” auf das Laufwerk N1 des CANtouch.

Ab Firmware 2.3 ist die Datei in den jeweiligen Projektordner zu plazieren wenn in den Projekten unterschiedliche Hintergrundbilder verwendet werden sollen.

Im Root-Ordner plaziert gilt die Datei als Standard-Hintergrund. Eine Datei “background.png” im Projektordner wird vorrangig geladen.

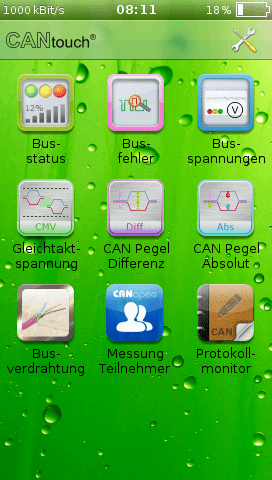

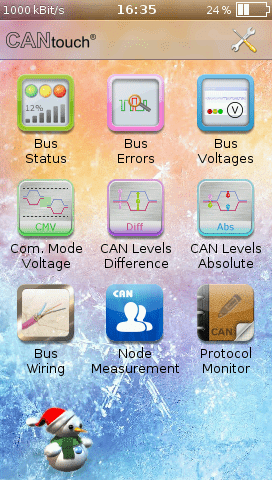

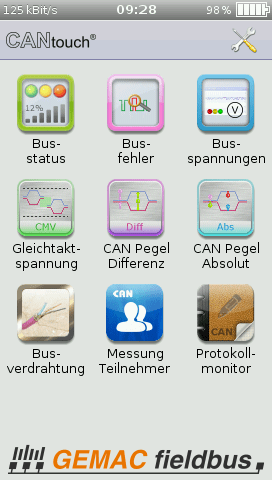

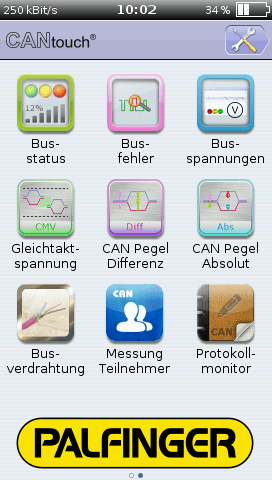

Beispiel-Screenshots mit individuellem Logo:
(diese Dateien können Sie nicht als background.png verwenden)

​
