Die symbolische Dekodierung des CANtouch ermöglicht die Klartextanzeige von Inhalten der CAN-Nachrichten.
Für die Erstellung der dazu nötigen SYMX-Files erhalten Sie kostenlos den CAN-Symboleditor auf unserer Downloadseite.
Dort können Sie alle Nachrichten zur Dekodierung zusammenstellen und die Inhalte definieren. Alternativ ist der Import einer DBC-Datei möglich.
Es kommt in CAN-Netzwerken schnell zu einer großen Menge unterschiedlicher CAN-Botschaften und verschiedensten darin enthaltenen Informationen.
Eine Auswertung aller Inhalte ist für das CANtouch möglich, allerdings nicht komplett auf einmal darstellbar.

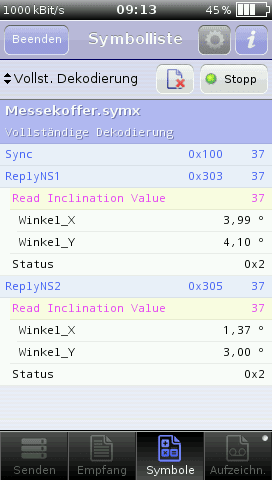

Die im Gerät erstellten Seiten mit dekodierten Signalen sind auf jeweils 100 Zeilen (inkl. Überschriften) beschränkt.
Um alle Botschaften trotzdem zu dekodieren und dabei eine gewisse Übersichtlichkeit zu erhalten, sollten Sie Watchlists verwenden.
In diesen Watchlists stellen Sie einmal definierte Nachrichten beliebig zusammen.
Sie könnten zum Beispiel eine Watchlist für alle Druckmesswerte oder Winkelmesswerte erstellen.
In einer anderen Liste stellen Sie alle Statusmeldungen zusammen. So erhalten Sie eine gewisse Übersichtlichkeit und stoßen nicht an die 100-Zeilen-Grenze.
Auf der Seite für Vollständige Dekodierung könnte es nun aber trotzdem dazu führen, dass die 100-Zeilen-Grenze überschritten wird.
Sie werden dort verschiedene definierte Werte unter Umständen nicht finden können, weil die Seite nach 100 Zeilen endet.
Das bedeutet nicht, dass die Signale nicht auf dem Bus vorhanden sind und nicht empfangen wurden, sie konnten nur nicht alle gleichzeitig dargestellt werden.
